ଇସ୍ପାତ ଗଠନମୂଳକ ଉପାଦାନଗୁଡ଼ିକ ପାଇଁ ସମ୍ପୂର୍ଣ୍ଣ ଗାଇଡ୍: ଦଳୀୟ ସଦସ୍ୟ ଏବଂ ସଂଯୋଗ ବିବରଣୀ |

ପୂର୍ବ ସମସ୍ୟାଟି ପ୍ରାଥମିକ ଭାର ଧାରଣକାରୀ ସଦସ୍ୟ ଏବଂ ବ୍ରେସିଂ ଏବଂ ସ୍ଥିରତା ସଦସ୍ୟମାନଙ୍କ ସବିଶେଷ ବିବରଣୀ ଏବଂ ଲେଆଉଟ୍ ଚିତ୍ରଗୁଡ଼ିକୁ ବର୍ଣ୍ଣନା କରିଥିଲା ​​|ଇସ୍ପାତ ଗଠନମୂଳକ |ଉପାଦାନଗୁଡ଼ିକ | ଏହି ଅଧିବେଶନ ଦ୍ secondary ିତୀୟ ଏବଂ ସଂଲଗ୍ନ ଉପାଦାନଗୁଡ଼ିକର ପରିଚୟ ସହିତ ସଂଯୋଗ ଏବଂ ଗଠନମୂଳକ ଫିଟିଙ୍ଗ୍ ସହିତ ଜାରି ରହିଛି | ନିମ୍ନରେ ସାଧାରଣ ଲେଆଉଟ୍ ଅବସ୍ଥାନର ବର୍ଣ୍ଣନା ଏବଂ ଷ୍ଟିଲ୍ ବିଲ୍ଡିଂରେ ପ୍ରତ୍ୟେକ ଉପାଦାନର ସମ୍ପୂର୍ଣ୍ଣ ତାଲିକା ଦିଆଯାଇଛି |

Secondary and attached components include purlins, wall frame columns, wall frame beams, monitor frames, monitor side frames, stair beams, stair slabs, platform beams, platform slabs, railings, handrails, access ladders, walkway plates and spacer struts, door frame columns, door frame beams, window frame columns, window frame beams, canopy beams, canopy slabs, parapet columns and parapet beams. ପର୍ଲିନ୍ ଗୁଡିକ ଛାତ ପର୍ଲିନ୍ ଏବଂ କାନ୍ଥ ପର୍ଲିନ୍ରେ ବିଭକ୍ତ ହୋଇଥିବାବେଳେ ସିଡ଼ି ସ୍ଲାବଗୁଡିକ ଟ୍ରାଡ୍ ପ୍ଲେଟ୍ କୁ ଆବୃତ କରେ | ବିଲ୍ଡିଂ ଫଙ୍କସନ୍ ଯଥା ଏନକ୍ଲୋଜର, ପାସ୍, ଦୀପାବଳି ଏବଂ ଭେଣ୍ଟିଲେସନ୍, ଦ୍ secondary ିତୀୟ ଏବଂ ସଂଲଗ୍ନ ଉପାଦାନଗୁଡ଼ିକ ପବନ ଭାର, ତୁଷାର ଲୋଡ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଭାରକୁ ମୁଖ୍ୟ ସଂରଚନାକୁ ପଠାଇଥାଏ | ସେଗୁଡ଼ିକ ଅପରିହାର୍ଯ୍ୟ ଅଂଶ ଯାହା ଇସ୍ପାତ କୋଠାର ଅଖଣ୍ଡତା ଏବଂ ସେବା କାର୍ଯ୍ୟକୁ ସୁନିଶ୍ଚିତ କରେ |

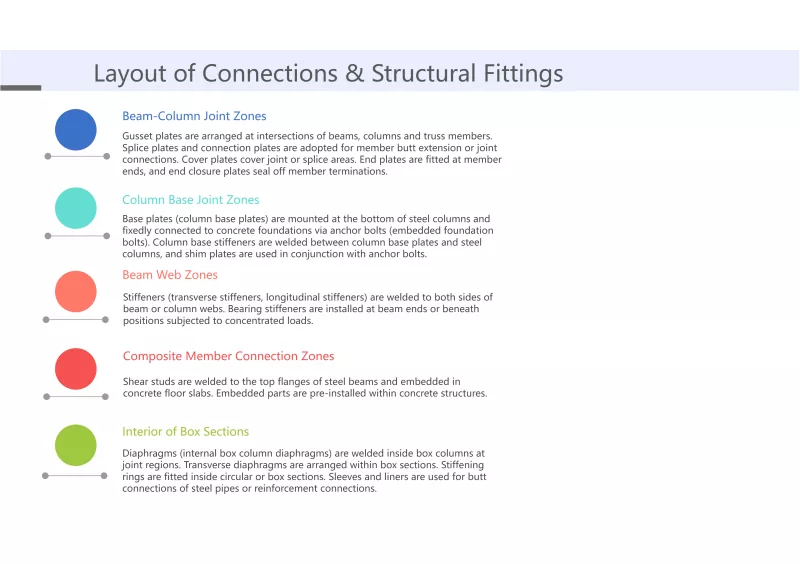

ସଂଯୋଗ ଏବଂ ଗଠନମୂଳକ ଫିଟିଙ୍ଗରେ ଗୁସେଟ୍ ପ୍ଲେଟ୍, ଷ୍ଟିଫେନର୍ସ, ବିରିଙ୍ଗ୍ ଷ୍ଟିଫେନର୍, ଶିମ୍ ପ୍ଲେଟ୍, କନେକ୍ସନ୍ ପ୍ଲେଟ୍, ସ୍ପ୍ଲାଇସ୍ ପ୍ଲେଟ୍, କଭର୍ ପ୍ଲେଟ୍, ଏଣ୍ଡ୍ କ୍ଲୋଜର ପ୍ଲେଟ୍, ଏଣ୍ଡ୍ ପ୍ଲେଟ୍, ବେସ୍ ପ୍ଲେଟ୍, ସ୍ତମ୍ଭ ବେସ୍ ଷ୍ଟିଫେନ୍ସର୍, ସ୍ତମ୍ଭ ଆଙ୍କର୍ ବୋଲ୍ଟ, ଉଚ୍ଚ-ଶକ୍ତି ବୋଲ୍ଟ, ସାଧାରଣ ବୋଲ୍ଟ, ଶିଅର୍ ଷ୍ଟୁଡ୍, ଏମ୍ବେଡ୍ ଅଂଶ, ସ୍ଲିଭ୍, ଲାଇନ୍ର୍, ଷ୍ଟିଫିଙ୍ଗ୍ ରିଙ୍ଗ୍, ଡାଇଫ୍ରାଗମ୍ | ଷ୍ଟିଫେନର୍ସ ଟ୍ରାନ୍ସଭର୍ ଷ୍ଟିଫେନର୍ସ ଏବଂ ଦ୍ରାଘିମା ଷ୍ଟିଫେନର୍ରେ ବିଭକ୍ତ; ମୂଳ ପ୍ଲେଟଗୁଡିକ ସ୍ତମ୍ଭ ଆଧାର ପ୍ଲେଟଗୁଡିକ ଅନ୍ତର୍ଭୁକ୍ତ କରେ; ସ୍ତମ୍ଭ ଆଙ୍କର୍ ବୋଲ୍ଟଗୁଡିକ ଏମ୍ବେଡ୍ ହୋଇଥିବା ଫାଉଣ୍ଡେସନ୍ ବୋଲ୍ଟ ଭାବରେ ମଧ୍ୟ ଜଣାଶୁଣା | ଶିଅର୍ ଷ୍ଟଡ୍ଗୁଡ଼ିକୁ ଷ୍ଟୁଡ୍ ସଂଯୋଜକ ମଧ୍ୟ କୁହାଯାଏ | ବାକ୍ସ ସ୍ତମ୍ଭଗୁଡ଼ିକ ପାଇଁ ଆଭ୍ୟନ୍ତରୀଣ ଡାଇଫ୍ରାଗମ୍ ଗୁଡିକ ଆବୃତ କରେ | ଏକ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ବର୍ଗ ଭାବରେ |ଇସ୍ପାତ ଗଠନଉପାଦାନ, ସଂଯୋଗ ଏବଂ ଗଠନମୂଳକ ଫିଟିଙ୍ଗ୍ ସିଧାସଳଖ ନିର୍ଣ୍ଣୟ କରେ ଯେ ସମସ୍ତ ଭାର ଧାରଣକାରୀ ସଦସ୍ୟମାନେ ସମନ୍ୱୟ ରକ୍ଷା କରି କାର୍ଯ୍ୟ କରିପାରିବେ କି ଏବଂ ଲୋଡ୍ ସ୍ଥାନାନ୍ତର ପଥ ନିରନ୍ତର ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ କି ନୁହେଁ |

ଏପର୍ଯ୍ୟନ୍ତ, ଇସ୍ପାତ ଗଠନମୂଳକ ଉପାଦାନଗୁଡ଼ିକର ଚାରୋଟି ମୁଖ୍ୟ ବର୍ଗଗୁଡିକ ଗଠନମୂଳକ ରଚନା ଦ୍ୱାରା ବର୍ଗୀକୃତ ହୋଇଛି | ଇସ୍ପାତ ଅଟ୍ଟାଳିକାର ନିର୍ମାଣ ଚିତ୍ର ଉପରେ ଉପରୋକ୍ତ ସମସ୍ତ ଉପାଦାନଗୁଡ଼ିକ ଅଙ୍କିତ ହୋଇଛି, ଗଠନମୂଳକ ଗଣନା ରିପୋର୍ଟରେ ବଳ ବିଶ୍ଳେଷଣରେ ଅନ୍ତର୍ଭୂକ୍ତ କରାଯାଇଛି ଏବଂ ସଂପୂର୍ଣ୍ଣ ସଂରଚନାରେ ସ୍ଥାୟୀ ଭାବରେ ରଖାଯାଇଛି | ଉପାଦାନଗୁଡ଼ିକର ମିଶ୍ରଣ ବିଭିନ୍ନ ପ୍ରକଳ୍ପ ପ୍ରକାର ସହିତ ଭିନ୍ନ ହୋଇଥାଏ | ପ୍ରତ୍ୟେକ ପ୍ରକାରର ଉପାଦାନର କାର୍ଯ୍ୟକ୍ଷମ ପୋଜିସନ୍ ଏବଂ ଲେଆଉଟ୍ ତର୍କର ସଠିକ୍ ବୁ understanding ାମଣା ହେଉଛି ସଠିକ୍ ପରିମାଣର ବିଲ୍ ସଂକଳନ କରିବା ଏବଂ ବ୍ୟାପକ ୟୁନିଟ୍ ମୂଲ୍ୟ ନିର୍ଣ୍ଣୟ କରିବା ପାଇଁ ଏକ ଆବଶ୍ୟକତା, ଏବଂ ଇସ୍ପାତ ସଂରଚନାର ଡିଜାଇନ୍ ଉଦ୍ଦେଶ୍ୟ ସୁରକ୍ଷିତ ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ ଭ physical ତିକ ଅଟ୍ଟାଳିକାରେ ରୂପାନ୍ତରିତ ହୋଇପାରିବ ବୋଲି ସୁନିଶ୍ଚିତ କରିବାର ମୂଳଦୁଆ |
