ଇସ୍ପାତ ସଂରଚନା (ଇସ୍ପାତ ଫ୍ରେମ୍) ପାଇଁ ନିର୍ମାଣ ପ୍ରକ୍ରିୟା ମାନକ |

1। ଷ୍ଟିଲ୍ ଫ୍ରେମ୍ ଉଠାଇବା ଯାଞ୍ଚ (ହୋଷ୍ଟିଂ ଗଣନା) |

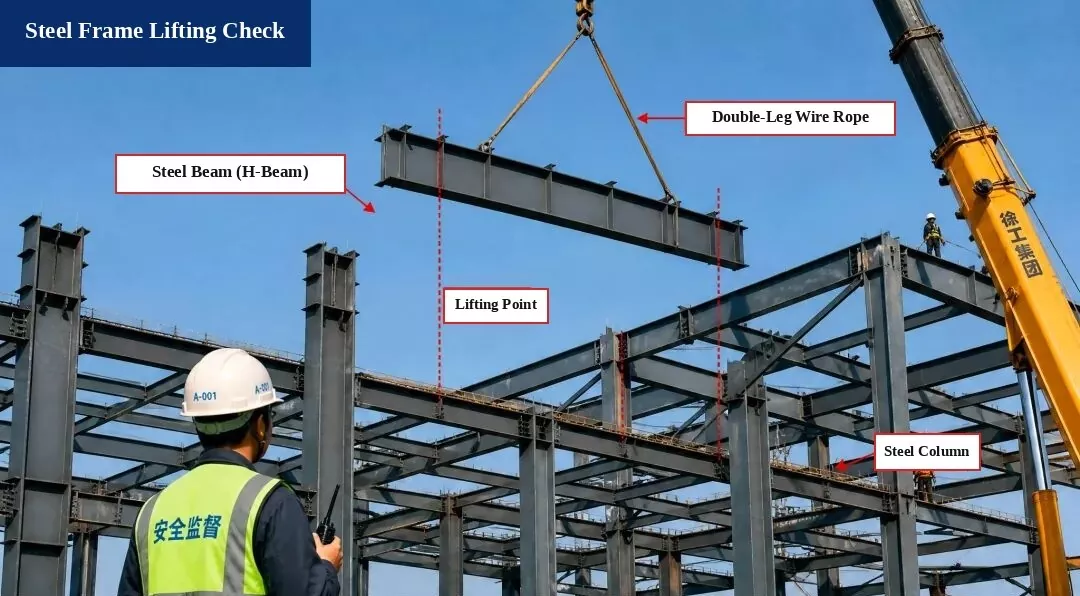

ବାହାର କରାଯାଇଥିବା ଫଟୋ ଲେବଲ୍:ଉଠାଯାଇଥିବା ଅଂଶ: ଷ୍ଟିଲ୍ ବିମ୍ (ଏଚ୍-ବିମ୍) | | ଉଠାଇବା ସ୍ଲିଙ୍ଗ୍: ଡବଲ୍-ଲେଗ୍ ତାରର ଦଉଡି ସଲିଙ୍ଗ | | ଉଠାଇବା ପଏଣ୍ଟ ଅବସ୍ଥାନ | ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ତମ୍ଭ | ସୁରକ୍ଷା ପର୍ଯ୍ୟବେକ୍ଷକ (ହେଲମେଟ A-001) | | କ୍ରେନ୍: XCMG ଗୋଷ୍ଠୀ |

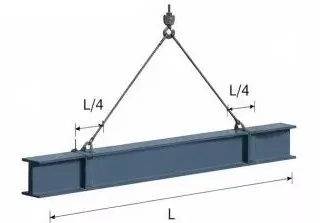

I. ଚିତ୍ର ଉଠାଇବା |

ସଦସ୍ୟ:ଇସ୍ପାତ ବିମ୍ H500 × 200 × 10 × 16, ଲମ୍ବ L = 12.0 ମି

ଉଠାଇବା ପଏଣ୍ଟ:ବିମର ପ୍ରତ୍ୟେକ ପ୍ରାନ୍ତରୁ L / 4 ରେ ସେଟ୍ କରନ୍ତୁ |

ସ୍ଲିଙ୍ଗ୍ ଆଙ୍ଗଲ୍:α ≈ 60 °

II ଲୋଡ୍ ଗଣନା |

ବିମ୍ ର ଆତ୍ମ-ଓଜନ:
G = ρ × V = 78.5 kN / m³ × 0.212 m³ / m × 12.0 m = 199.9 kN

ଡାଇନାମିକ୍ ଲୋଡ୍ ଫ୍ୟାକ୍ଟର୍:1.1 ନିଅନ୍ତୁ |

3। ସ୍ଲିଙ୍ଗର ଓଜନ:ଅବହେଳିତ (ଅବହେଳିତ)

ସମୁଦାୟ ଉଠାଣ ଭାର:
P = G × 1.1 = 219.9 kN |

5। ସ୍ଲିଙ୍ଗ ଟେନସନ (ସନ୍ତୁଳିତ ଭାର):
T = P / (2 × cos α) = 219.9 / (2 × cos 60 °) = 219.9 kN

III ସ୍ଲିଙ୍ଗ ସୁରକ୍ଷା ଯାଞ୍ଚ |

ସ୍ଲିଙ୍ଗ ପ୍ରକାର:Steel20 ଇସ୍ପାତ ତାରର ଦଉଡି, ଭାର ଭାଙ୍ଗିବା Fb = 360 kN |

2। ସୁରକ୍ଷା କାରକ (n):
n = Fb / T = 360 / 219.9 = 1.64> 1.25 |

ମାନକ ଆବଶ୍ୟକତା ପୂରଣ କରେ!

ସିଦ୍ଧାନ୍ତ ଯାଞ୍ଚ କରନ୍ତୁ:
ଉଠାଣ କାର୍ଯ୍ୟ ନିରାପଦ ଏବଂ କୋଡ୍ ଆବଶ୍ୟକତା ପୂରଣ କରେ |

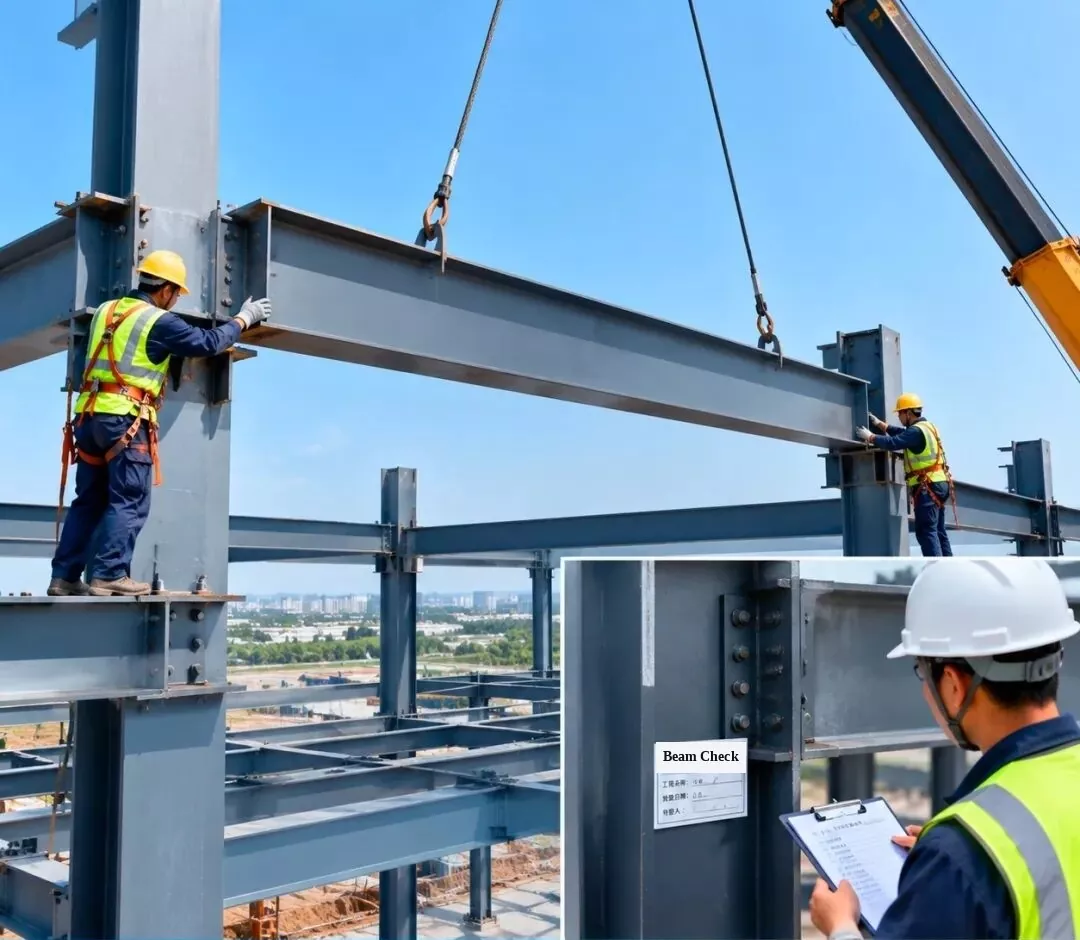

ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ଥାପନ ଏବଂ ଯାଞ୍ଚ - ଇସ୍ପାତ ବିମ୍ ସ୍ଥାପନ |

ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ଥାପନ ଏବଂ ଯାଞ୍ଚ - ଇସ୍ପାତ ଛାତ ଟ୍ରସ୍ ସ୍ଥାପନ |

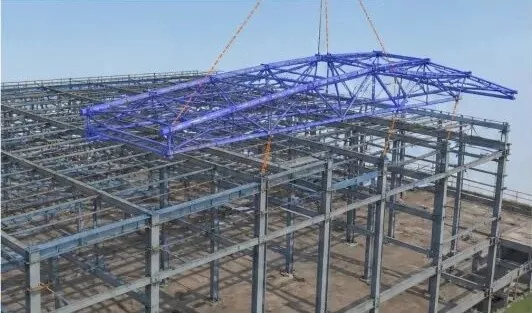

3D ବିଏମ୍ ସିମୁଲେସନ୍:ଉଠାଣ ଯୋଜନା ଏବଂ ସ୍ଥାପନ କ୍ରମରେ ଉନ୍ନତି ଆଣିବା ପାଇଁ ଷ୍ଟିଲ୍ ଛାତ ଟ୍ରସ୍ ସଂସ୍ଥାପନକୁ ଅନୁକରଣ କରନ୍ତୁ |

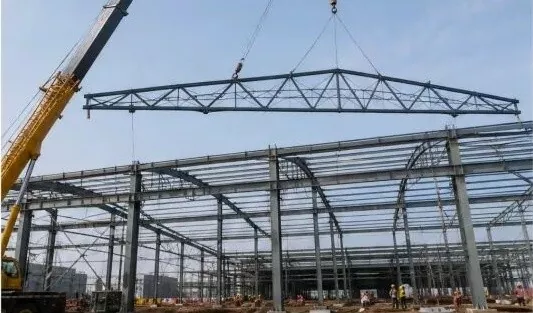

2। ଛାତ ଟ୍ରସ୍ ଉଠାଇବା:ଟ୍ରସକୁ ଉଠାଇବା ପାଇଁ ଏକ ଟ୍ରକ୍ କ୍ରେନ୍ ବ୍ୟବହାର କରନ୍ତୁ ଏବଂ ଏହାକୁ ସନ୍ତୁଳିତ ରଖିବାବେଳେ ଏହାକୁ ଧୀରେ ଧୀରେ ସ୍ଥିତିରେ ରଖନ୍ତୁ |

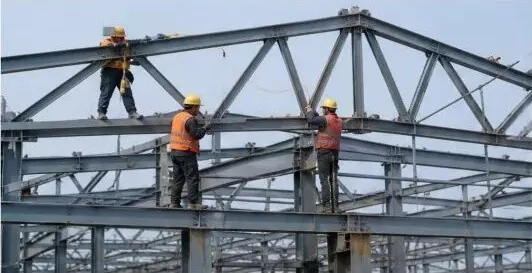

3। ପୋଜିସନ୍ ଏବଂ ଅସ୍ଥାୟୀ ଫିକ୍ସିଂ:ଛାତ ଟ୍ରସ୍ ରହିବା ପରେ, ଏହାକୁ ଅସ୍ଥାୟୀ ଭାବରେ ସୁରକ୍ଷିତ କରନ୍ତୁ ଏବଂ ଏହାର ସ୍ଥିତି ଏବଂ ଉଚ୍ଚତା (ଉଚ୍ଚତା) ଆଡଜଷ୍ଟ କରନ୍ତୁ |

4। ଉଚ୍ଚ-ଶକ୍ତି ବୋଲ୍ଟ ସଂଯୋଗ:ଏକ ଦୃ strong ସଂଯୋଗ ନିଶ୍ଚିତ କରିବାକୁ ଡିଜାଇନ୍ ନିୟମ ଅନୁଯାୟୀ ଉଚ୍ଚ-ଶକ୍ତି ବୋଲ୍ଟକୁ ଟାଣନ୍ତୁ |

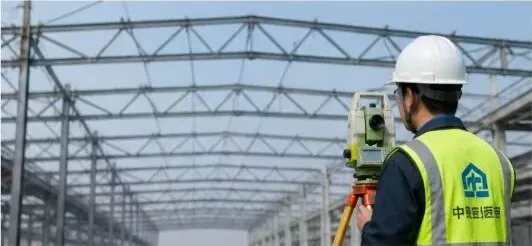

5। ସ୍ଥାପନ ଯାଞ୍ଚ:ଟ୍ରସ୍ ଉଚ୍ଚତା, ସ୍ପାନ୍, ବଙ୍କା (ଡିଫ୍ଲେକ୍ସନ୍), ଏବଂ ଭୂଲମ୍ବ ଆଲାଇନ୍ମେଣ୍ଟ ଯାଞ୍ଚ କରନ୍ତୁ ଯେ ସେମାନେ କୋଡ୍ ପୂରଣ କରନ୍ତି |

6। ଯାଞ୍ଚ ରେକର୍ଡ:ଯାଞ୍ଚ ପାସ୍ କରିବା ପରେ, ରେକର୍ଡ ଫର୍ମ ପୂରଣ କରନ୍ତୁ ଏବଂ ପରବର୍ତ୍ତୀ ନିର୍ମାଣ ପଦକ୍ଷେପକୁ ଯାଆନ୍ତୁ |

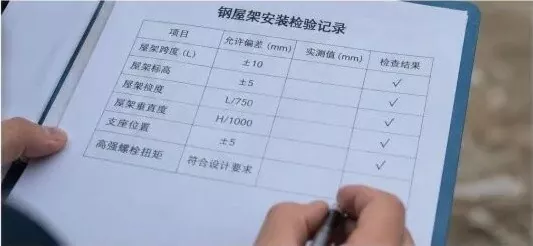

ଇସ୍ପାତ ଛାତ ଟ୍ରସ୍ ସ୍ଥାପନ ଯାଞ୍ଚ ରେକର୍ଡ |

4। ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ଥାପନ ଏବଂ ଯାଞ୍ଚ - ଇସ୍ପାତ ବିମ୍ ସ୍ଥାପନ |

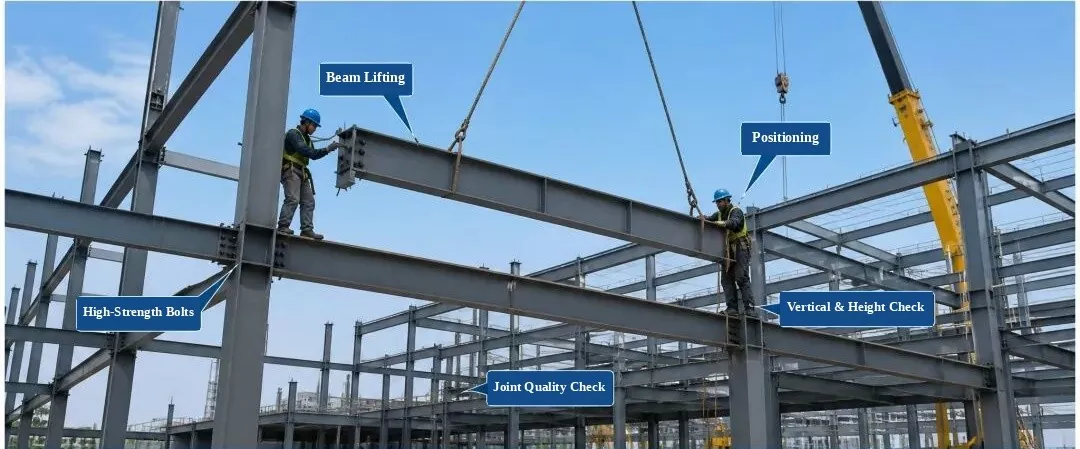

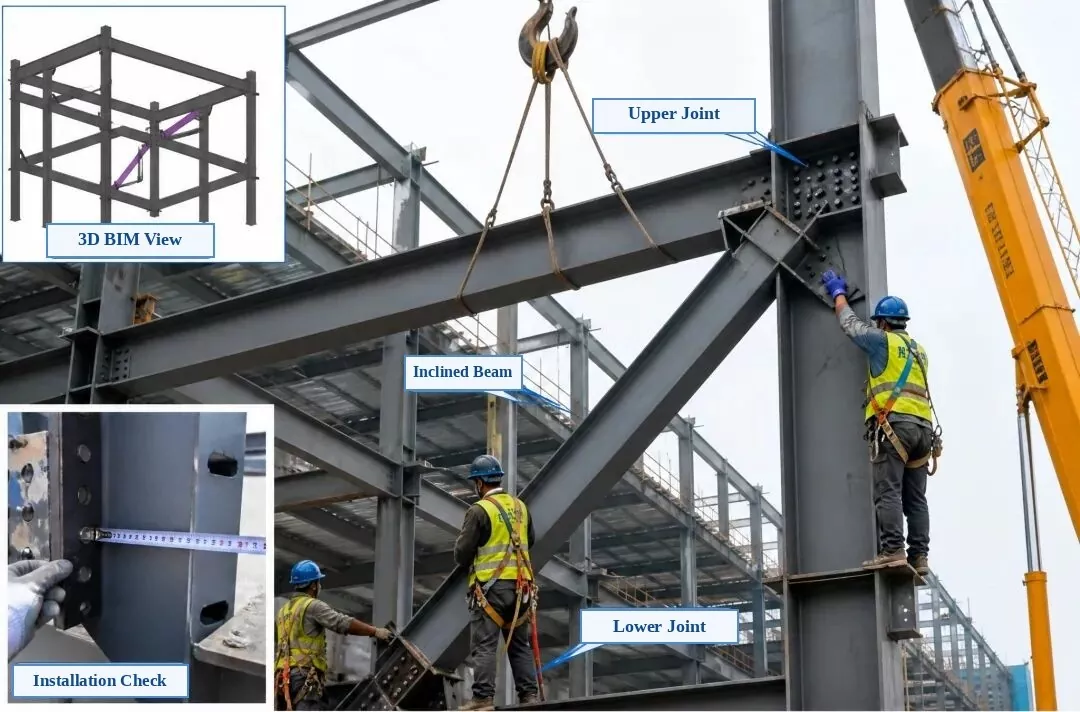

ବାହାର କରାଯାଇଥିବା ଫଟୋ ଲେବଲ୍:ଶୀର୍ଷ-ବାମ ଇନସେଟ: 3D BIM ଦର୍ଶନ | ତଳ-ବାମ ଆରମ୍ଭ: ସ୍ଥାପନ ଯାଞ୍ଚ | | ମୁଖ୍ୟ ଫଟୋ: ଉପର ସଂଯୋଗ ଯୁଗ୍ମ, ଇନକ୍ଲିଡ୍ ଷ୍ଟିଲ୍ ବିମ୍ (ଡାଇଗୋନାଲ୍ ବ୍ରେସ୍), ଲୋୟର କନେକ୍ସନ୍ ମିଳିତ |

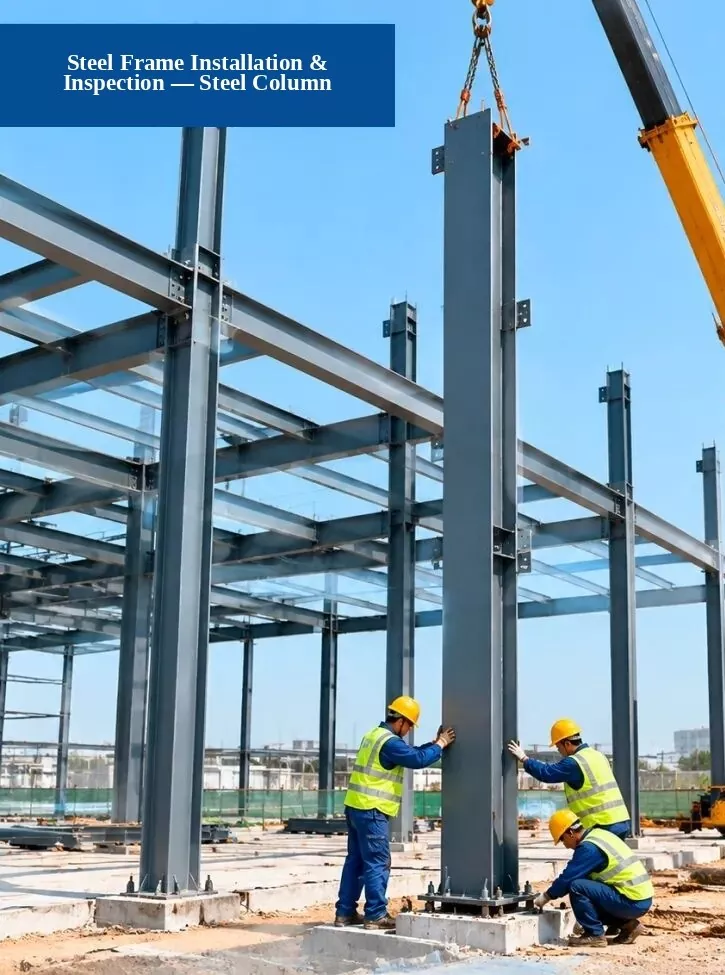

ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ଥାପନ ଏବଂ ଯାଞ୍ଚ - ଇସ୍ପାତ ସ୍ତମ୍ଭ ସ୍ଥାପନ |

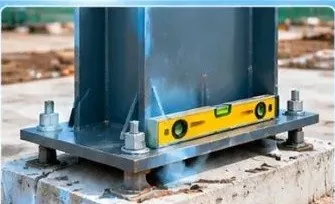

ଫାଉଣ୍ଡେସନ୍ ଚେକ୍:ଆଙ୍କର୍ ବୋଲ୍ଟ ପୋଜିସନ୍, ଫାଉଣ୍ଡେସନ୍ ଉଚ୍ଚତା, ଏବଂ ଫାଉଣ୍ଡେସନ୍ ଡାଇମେନ୍ସନ୍ ଡିଜାଇନ୍ ଆବଶ୍ୟକତା ପୂରଣ କରେ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ |

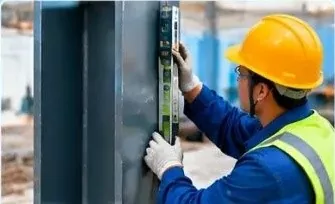

ଭର୍ଟିକାଲ୍ ଆଲାଇନମେଣ୍ଟ୍ ଯା Check ୍ଚ:ଇସ୍ପାତ ସ୍ତମ୍ଭ କେତେ ସିଧା (ଭୂଲମ୍ବ) ଛିଡା ହୋଇଛି ତାହା ଯାଞ୍ଚ କରିବା ପାଇଁ ସମୁଦାୟ ଷ୍ଟେସନ୍, ଲେଜର ପ୍ଲମ୍, କିମ୍ବା ସିଧା ସ୍ତର ବ୍ୟବହାର କରନ୍ତୁ |

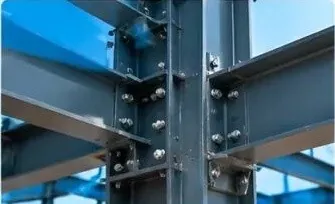

3। ସଂଯୋଗ ଗୁଣବତ୍ତା ଯାଞ୍ଚ:ଉଚ୍ଚ-ଶକ୍ତି ବୋଲ୍ଟ, ୱେଲ୍ଡ, ଏବଂ ସଂଯୋଗ ପ୍ଲେଟଗୁଡିକ ମାନକ ଆବଶ୍ୟକତା ପୂରଣ କରେ କି ନାହିଁ ଯାଞ୍ଚ କରନ୍ତୁ |

6। ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ଥାପନ - ଟ୍ରସ୍ ସଂରଚନା ସ୍ଥାପନ (3D ବିଏମ୍ ଚିତ୍ର)

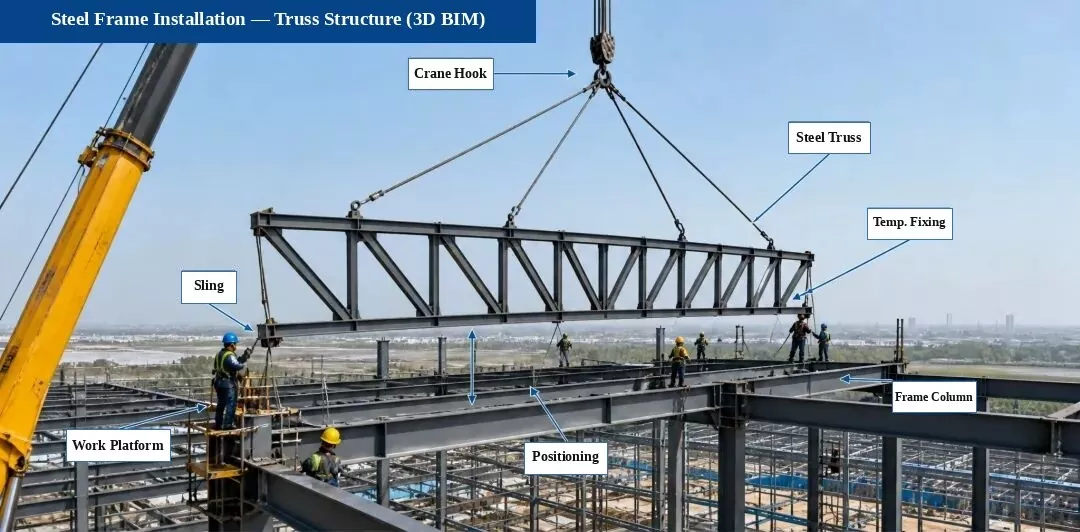

ବାହାର କରାଯାଇଥିବା ଫଟୋ ଲେବଲ୍:କ୍ରେନ୍ ହୁକ୍ | ଇସ୍ପାତ ଟ୍ରସ୍ ଗଠନ | ଅସ୍ଥାୟୀ ଫିକ୍ସିଂ | ସ୍ଲିଙ୍ଗ୍ ଉଠାଇବା | ଉଚ୍ଚ-କାର୍ଯ୍ୟ ପ୍ଲାଟଫର୍ମ | ଅବସ୍ଥାନରେ ସ୍ଥାନ | ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ତମ୍ଭ |

ମୁଖ୍ୟ ଯାଞ୍ଚ ପଏଣ୍ଟଗୁଡିକ (ସାଇଟ୍ ଫଟୋ):

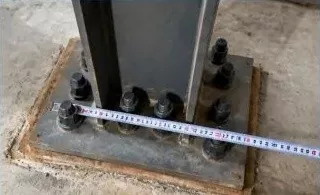

ସମର୍ଥନ ଏବଂ ମିଳିତ ଯାଞ୍ଚ |

ଡିଜାଇନ୍ ଆବଶ୍ୟକତା ପୂରଣ କରିବାକୁ ନିଶ୍ଚିତ କରିବାକୁ ସପୋର୍ଟ ବୋଲ୍ଟ, ଶିମ୍ ପ୍ଲେଟ୍, ଏବଂ ଏମ୍ବେଡ୍ ହୋଇଥିବା ଅଂଶଗୁଡିକର ଅବସ୍ଥାନ ଏବଂ ଉଚ୍ଚତା ଯାଞ୍ଚ କରନ୍ତୁ |

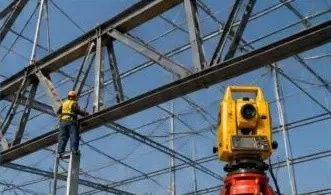

2। ଟ୍ରସ୍ ଆଲାଇନ୍ମେଣ୍ଟ ଯାଞ୍ଚ |

ସେଣ୍ଟ୍ରାଇନ୍, ଉଚ୍ଚତା, ଏବଂ ଟ୍ରସର ବଙ୍କା ମାପିବା ପାଇଁ ଏକ ମୋଟ ଷ୍ଟେସନ୍ ବ୍ୟବହାର କରନ୍ତୁ ଏବଂ ଆଲାଇନ୍ମେଣ୍ଟ୍ ଆଡଜଷ୍ଟମେଣ୍ଟ୍ କରନ୍ତୁ |

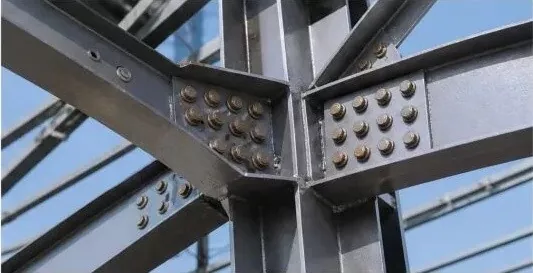

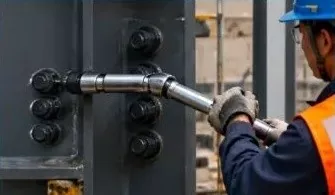

3। ଉଚ୍ଚ-ଶକ୍ତି ବୋଲ୍ଟ ଯାଞ୍ଚ |

ଉଚ୍ଚ-ଶକ୍ତି ବୋଲ୍ଟର ସଂଖ୍ୟା, ଆକାର, ଏବଂ ଟର୍କ ଯାଞ୍ଚ କରନ୍ତୁ, ଏବଂ କୋଡ୍ ଅନୁଯାୟୀ ଆବଶ୍ୟକ ଅନୁଯାୟୀ ପୁନ - ପରୀକ୍ଷା କରନ୍ତୁ |

ଟିପନ୍ତୁ:ଏହି ପ୍ରକଳ୍ପର ଟ୍ରସ୍ ଗଠନ କାରଖାନାରେ ପୂର୍ବରୁ ଏକତ୍ରିତ ହୋଇ ସଠିକ୍ ସଂସ୍ଥାପନ, ​​ଗୁଣବତ୍ତା ଏବଂ ନିରାପତ୍ତା ନିଶ୍ଚିତ କରିବାକୁ ସାଇଟରେ ଥିବା ବିଭାଗରେ ଉଠାଯାଇଥାଏ |

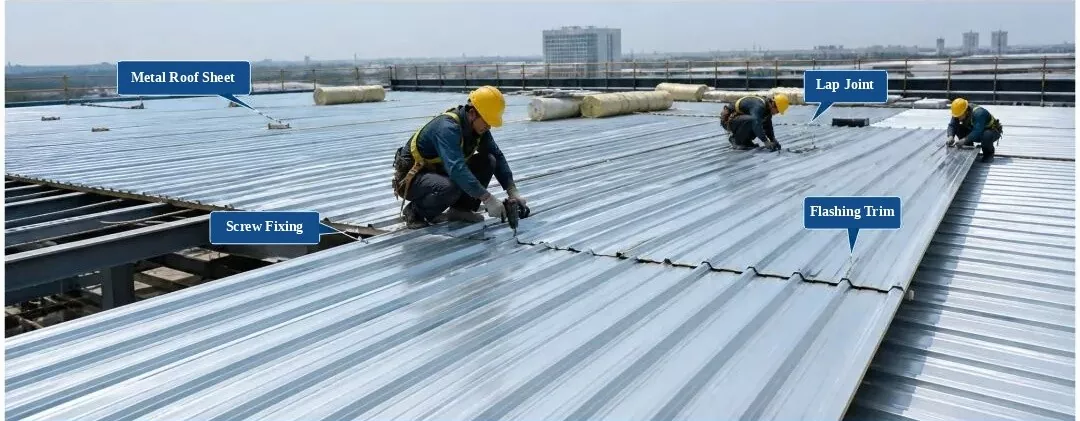

ଇସ୍ପାତ ଫ୍ରେମ୍ ଏବଂ ପ୍ରୋଫାଇଲ୍ ଧାତୁ ଛାତ ସିଟ୍ ସ୍ଥାପନ ଏବଂ ଯାଞ୍ଚ |

ଇସ୍ପାତ ଫ୍ରେମ୍ ସ୍ଥାପନ ଏବଂ ଯାଞ୍ଚ - ଷ୍ଟିଲ୍ ସିଡ଼ି ଏବଂ ହ୍ୟାଣ୍ଡ୍ରେଲ୍ ସଂସ୍ଥାପନ |

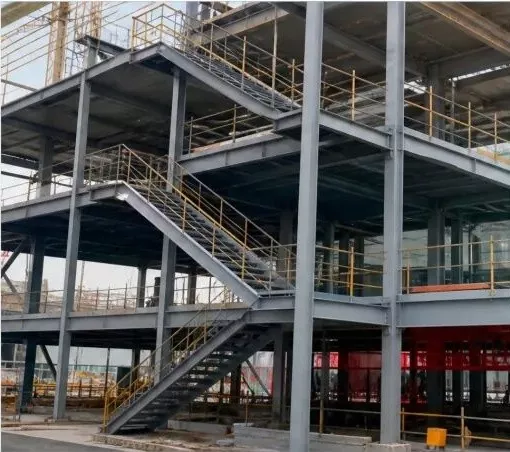

ସମାପ୍ତ ଷ୍ଟିଲ୍ ସିଡ଼ି ଏବଂ ହ୍ୟାଣ୍ଡ୍ରିଲ୍ (ସାଇଟ୍ ଫଟୋ)

2। 3D ବିଏମ୍ ମଡେଲ୍ (ଷ୍ଟିଲ୍ ସିଡ଼ି ଏବଂ ହ୍ୟାଣ୍ଡ୍ରେଲ୍) |

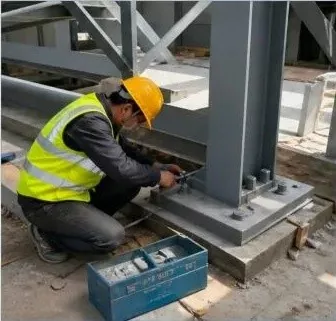

ଇସ୍ପାତ ସିଡ଼ି ସ୍ଥାପନ (ସାଇଟ୍ କାର୍ଯ୍ୟ)

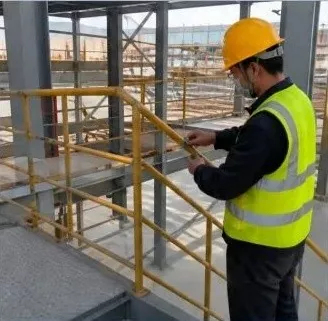

4। ହ୍ୟାଣ୍ଡ୍ରେଲ୍ ସଂସ୍ଥାପନ (ସାଇଟ୍ କାର୍ଯ୍ୟ)

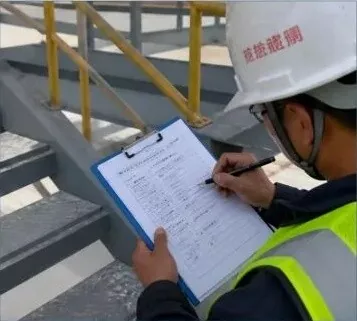

5। ସ୍ଥାପନ ଗୁଣବତ୍ତା ଯାଞ୍ଚ (ସାଇଟ୍ ଯାଞ୍ଚ) |
